Линия для нанесения внешнего покрытия 3LPE
Мы предоставляем проект “под ключ”, включающий внутреннее и внешнее покрытие (покрытие FBE, покрытие 3LPE).
Наша команда разработала и изготовила первую линию по нанесению покрытия на стальные трубы 3LPE в Китае. Чтобы узнать больше о линии покрытия стальных труб, пожалуйста, свяжитесь с нами прямо сейчас.
Линия нанесения покрытия 3PE на стальной трубопровод представляет собой целый комплекс оборудования, которое является самым современным оборудованием для нанесения покрытия на заглубленный стальной трубопровод. Это оборудование представляет собой самый передовой процесс нанесения покрытия, популярный во всем мире.
Объединяя технологию покрытия FBE, популярную в Северной Америке, и технологию PE/PP, популярную в Европе, эта производственная линия может покрывать трубы однослойным покрытием FBE, двухслойным покрытием FBE, двухслойным покрытием PE, покрытием 3PE, покрытием 3PP, а также способна покрывать бетонные балансирные трубы.
Трубы, покрытые этим оборудованием, широко применяются для транспортировки нефти, газа и воды. Также применяются для морских трубопроводов. Благодаря разумному управлению процессом, трубы с таким покрытием могут похвастаться высокой способностью выдерживать зачистку, воздействие кислоты, щелочи и ультрафиолетового излучения. Трубы с покрытием 3PE, обладающие превосходными характеристиками, были удостоены звания “Постоянная антикоррозийная система” в этой отрасли.
Эта производственная линия, оснащенная множеством специального оборудования/устройств и поддерживаемая несколькими видами оборудования/устройств для защиты окружающей среды, может обеспечить такие преимущества, как высокая эффективность, энергосбережение и экологичность производства покрытий.

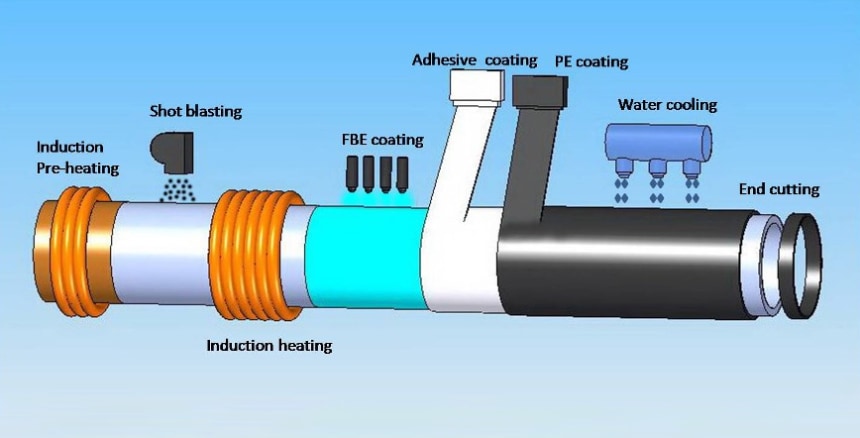

Ниже приведена технологическая схема процесса нанесения покрытия:
Оглавление

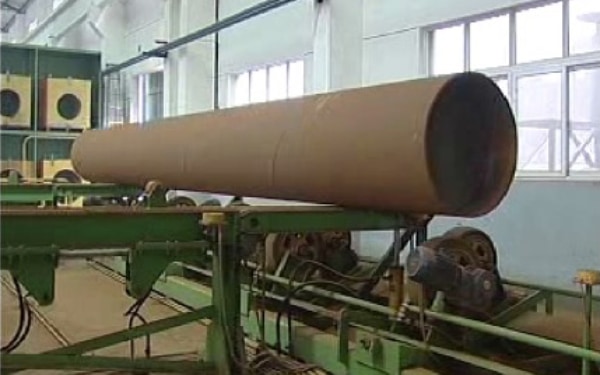

1) Входящая стойка и конвейер
Труба будет загружаться с помощью этого устройства. Он состоит из входящей стойки и конвейерной системы. Все действия приводятся в действие гидравлической системой. Главная стойка изготовлена из толстостенной прямоугольной стальной трубы для обеспечения стабильности конвейера и удовлетворения максимальных требований к нагрузке тяжелых труб. Ловля и выпуск трубы контролируется PLC автоматически.

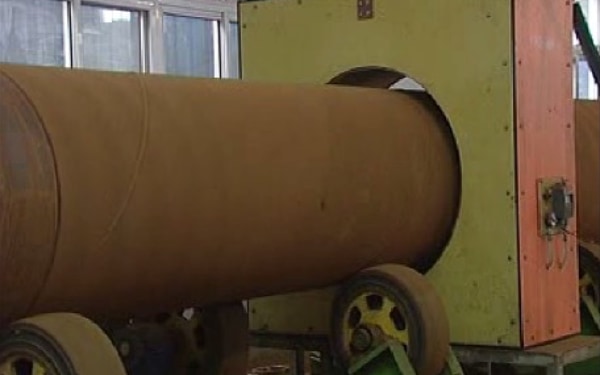

2) Индукционный предварительный нагрев
Этот блок предназначен для нагрева трубы для повышения эффективности дробеструйной обработки. Индукционная установка представляет собой индукционный нагреватель средней частоты. Поверхность трубы должна быть 50-60℃.
3) Дробеструйная обработка
Дробеструйная установка предназначена для удаления пыли, масла и влаги с поверхности трубы. Таким образом, улучшается качество покрытия и увеличивается срок его службы.

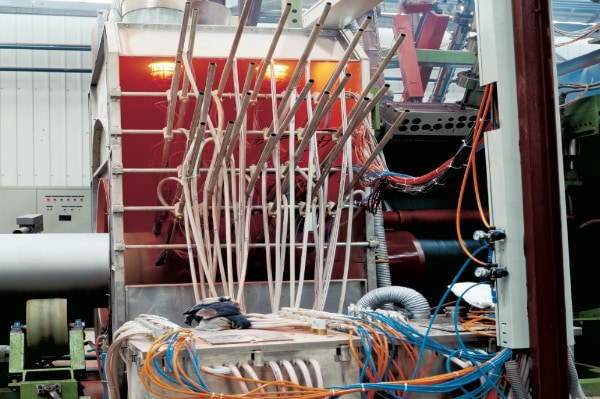

4) Эпоксидное покрытие
Специальная конструкция высоковольтного электростатического пистолета для порошкового напыления коронного разряда может соответствовать требованиям высокой температуры. Высоковольтный электростатический генератор может обеспечить 100 кВ (постоянный ток) мощность. Это обеспечивает высокую скорость и высокую эффективность. Пистолет для распыления сделан в Японии. Модульная конструкция удобна для обслуживания. Помещение для распыления изготовлено из нержавеющей стали, светлое внутри. Для переработки порошка используется циклон и картридж. Материал картриджа – полиэфирное волокно и композитный материал из алюминиевой фольги с микроотверстиями. Этот материал может устранить электростатику и может быть промыт водой.

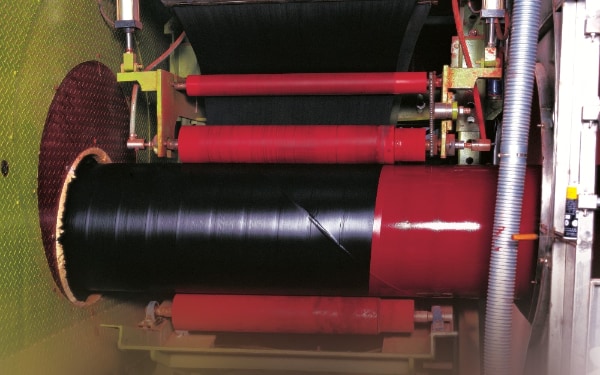

5) Покрытие Адгезива и Полиэтилена
Адгезив вытекает из матрицы и наносится на эпоксидный слой. Это может повысить прочность между слоем полиэтилена и эпоксидным слоем.
Слои полиэтилена и клея будут ламинированы в режиме онлайн.

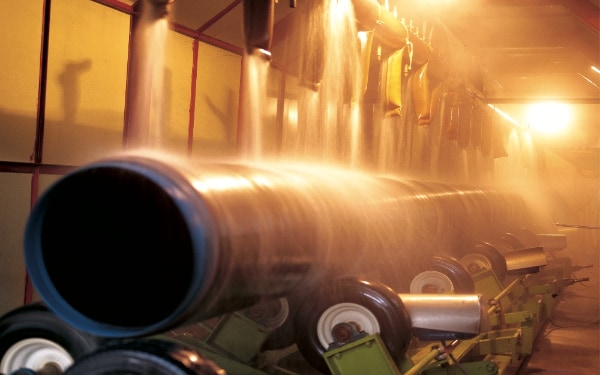

6) Водяное охлаждение
После нанесения адгезионного слоя и слоя полиэтилена труба поступает в охлаждающее помещение для охлаждения трубы с покрытием. Вода циркулирует по кругу.
Система транспортировки в этом устройстве может автоматически наклоняться, чтобы опорожнить воду внутри во время охлаждения. Также действия улавливающей трубы и выпускной трубы выполняются автоматически.

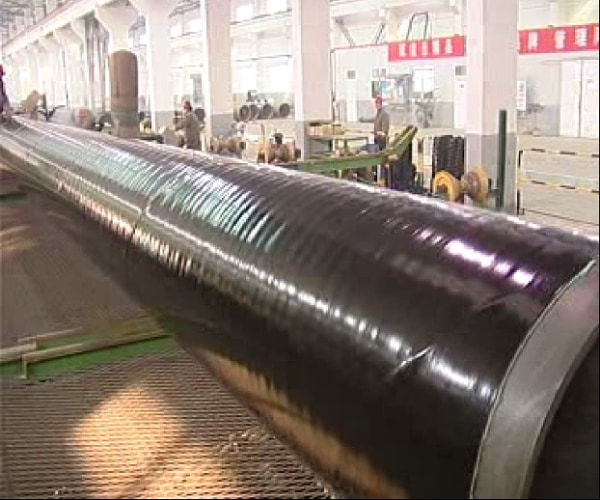

7) Платформа для проверки
Теперь труба готова к проверке. Эта платформа предназначена для проверки качества и передачи квалифицированной и неквалифицированной трубы в разные зоны.
