Подводная система гранулирования
Подводная система гранулирования подходит для большинства полимеров. Особенно для ТПУ и ТПВ или аналогичных эластомеров, ее преимущество играет большую роль.
USEON может предоставить полные линии по производству компаундов с системой подводного гранулирования, например, линию по производству TPU/TPV.
Доверяют
Мы запустили более 100 линий компаундирования с подводной системой гранулирования.
По сравнению с другими грануляторами, подводные более компактны, что очевидно при большом объеме производства. Размер конечных гранул также можно лучше контролировать. Эта система состоит из насоса расплава, фильтра, пускного клапана, головки матрицы, подводного гранулятора, системы циркуляции воды и системы обезвоживания.
Оглавление
3 Специальных применения
Существует 3 специальных применения, с которыми может справиться только подводная система гранулирования:
① Микрогранулы круглой формы диаметром ≤ 1 мм.
Благодаря маленькому размеру частиц микрогранулы распределяются гораздо равномернее и мельче, чем обычный сырой полимер. В отличие от этого, обычные мастер-партии с гранулами “нормального” размера должны использоваться в более высоких дозах для достижения желаемого эффекта.
Поэтому при использовании микрогранул требуется меньше красителей, что приводит к значительной экономии средств, так как мастер-патчи чрезвычайно дороги по сравнению с сырыми полимерами. Мастер-партии в форме микрогранул проще в обращении, лучше дозируются и не пылят.
Микрогранулы круглой формы могут быть получены только с помощью системы подводного гранулирования.
② Высокая производительность
Трудно справиться с производительностью более 1000 кг/ч с помощью другого типа системы гранулирования. Система гранулирования под водой может работать с производительностью до 50 тонн в час.
③ Мягкий материал с твердостью менее 40 единиц по Шору А
Многие виды мягких материалов, таких как TPE/TPV/EVA/Hot Melt Adhesives, могут быть изготовлены только с помощью подводной системы гранулирования.
Технические характеристики подводной системы гранулирования
Модель | Дивертор | Отверстие №. | Нож №. | Движение ножа | Система водоснабжения | Производительность |
---|---|---|---|---|---|---|
UWP300 | D30 | 8~10 | 4~6 | Manually | W300 | 50~300kg/h |
UWP500 | D40 | 20~30 | 6~8 | Manually | W500 | 200~700kg/h |

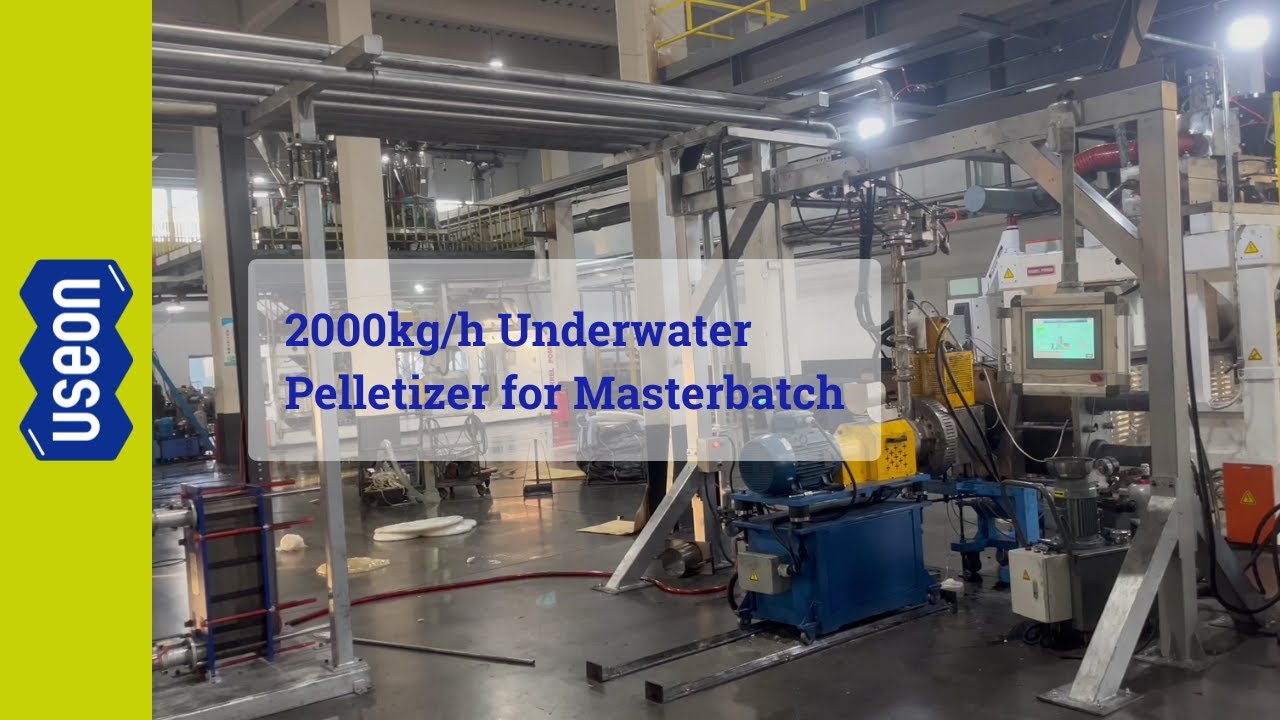

UWP1000 | D50 | 40~80 | 8~12 | Hydraulic | W1000 | 2ton/h |
UWP2000 | D60 | 100~160 | 10~16 | Hydraulic | W2000 | 2~6ton/h |
UWP4000 | D60 | 100~160 | 12~18 | Hydraulic | W2000 | 3~8ton/h |
UPD250 | D70 | 700~1000 | 16~22 | Hydraulic | PCW250 | 10~20ton/h |
UPD300 | D120 | 1000~2000 | 16~24 | Hydraulic | PCW300 | 20~35ton/h |
UPD400 | D160 | 2000~3000 | 20~40 | Hydraulic | PCW400 | 35~50ton/h |
3D сборочный чертеж подводного гранулятора
Дивертер и гранулятор
Дивертер
- Положение разряда
- Рабочая позиция
- Гидравлический привод
Гранулятор
- Нагрев матрицы: элетрический нагреватель или масло
- Два типа ножей: косой и вертикальный. Они предназначены для различных материалов.
- Два типа настройки давления для ножа: Вручную и гидравлически.
- Онлайн-полировка ножа
- Пуск/остановка одной кнопкой
При использовании гидравлической станции давление ножа может быть установлено на сенсорном экране, и система будет перемалывать нож автоматически в соответствии с установленным временем и давлением.

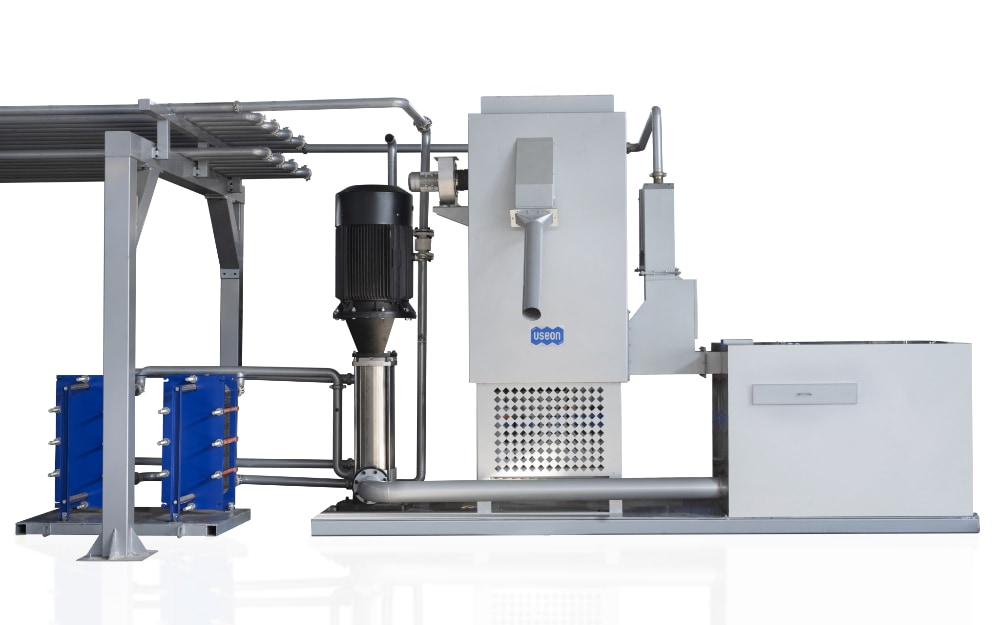

Система обезвоживания и циркуляции воды
- Танк для воды с нагревателем и контролем уровня и температуры воды.
- Фильтр с вращающейся лентой и серводвигателем, который автоматически выгружает порошок из системы обезвоживания.
- Система обезвоживания с дополнительным вентилятором для удаления влаги.
- Труба охлаждения с контролем потока воды и индикацией на сенсорном экране.
- Теплообменник легко очищается.
- Один пневматический клапан для управления внешним потоком охлаждающей воды, который будет блокироваться с температурой воды в танке.
